Adaptateur 2en1 ADA-Y 27 MHz à 10 GHz - Gigahertz Solutions

Gigahertz Solutions - Adaptateur 2en1 ADA-Y 27 MHz à 10 GHz avec record

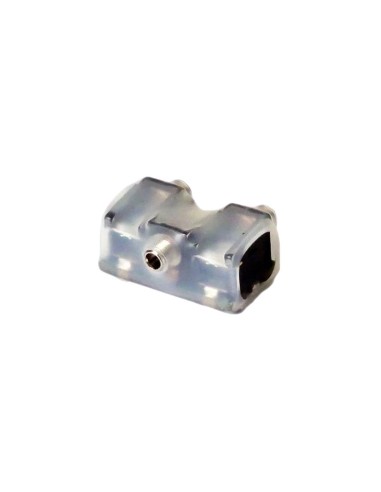

Pour connecter le HFE59B et le HFW59D au NFA 1000. Cet adaptateur permet l'enregistrement en mode résumé de toute la bande de fréquences de 27 MHz à 10 GHz. Pour éviter le chevauchement des réponses en fréquence des deux appareils, le filtre passe-haut HP33_G10 doit être utilisé avec le HFW59D.

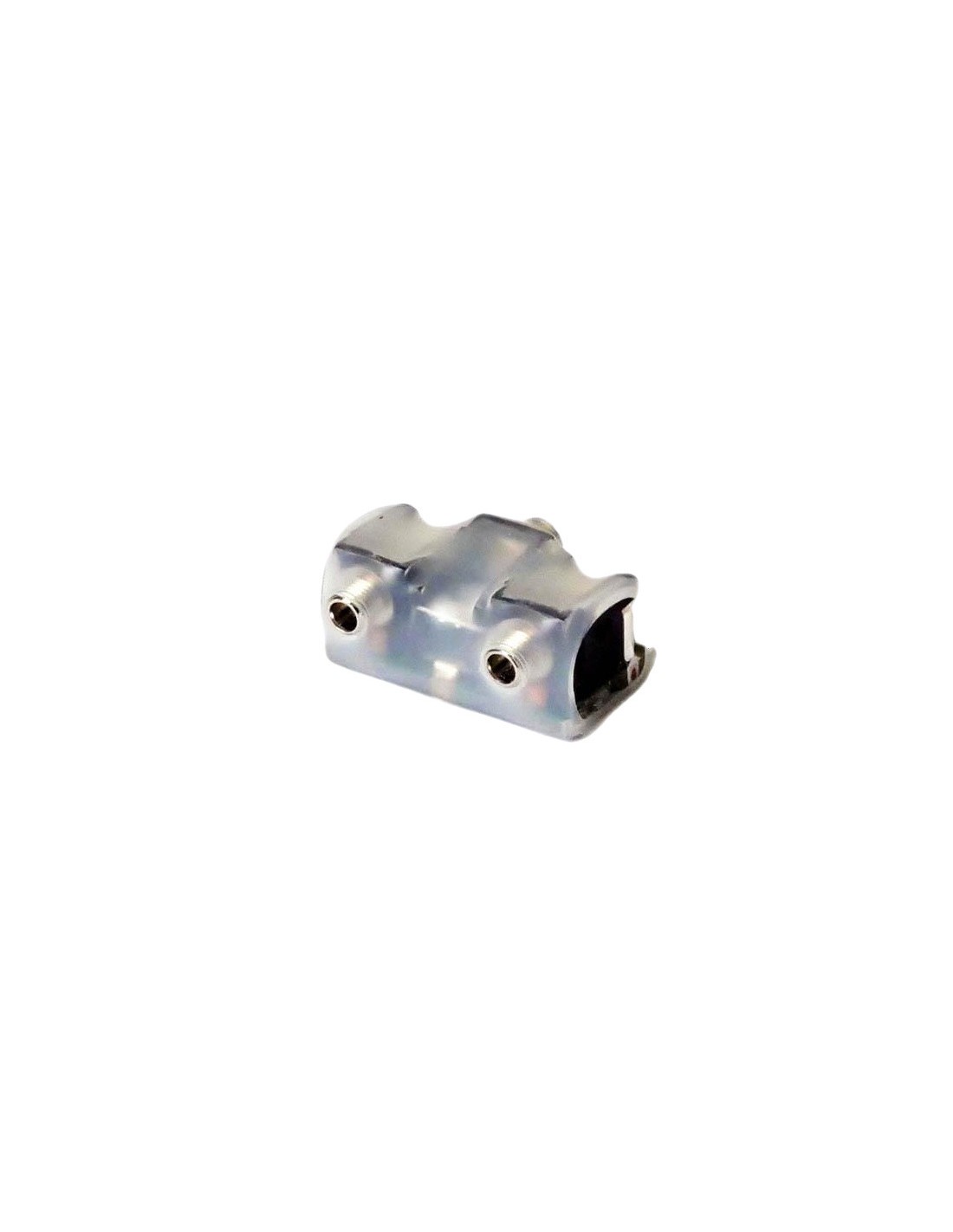

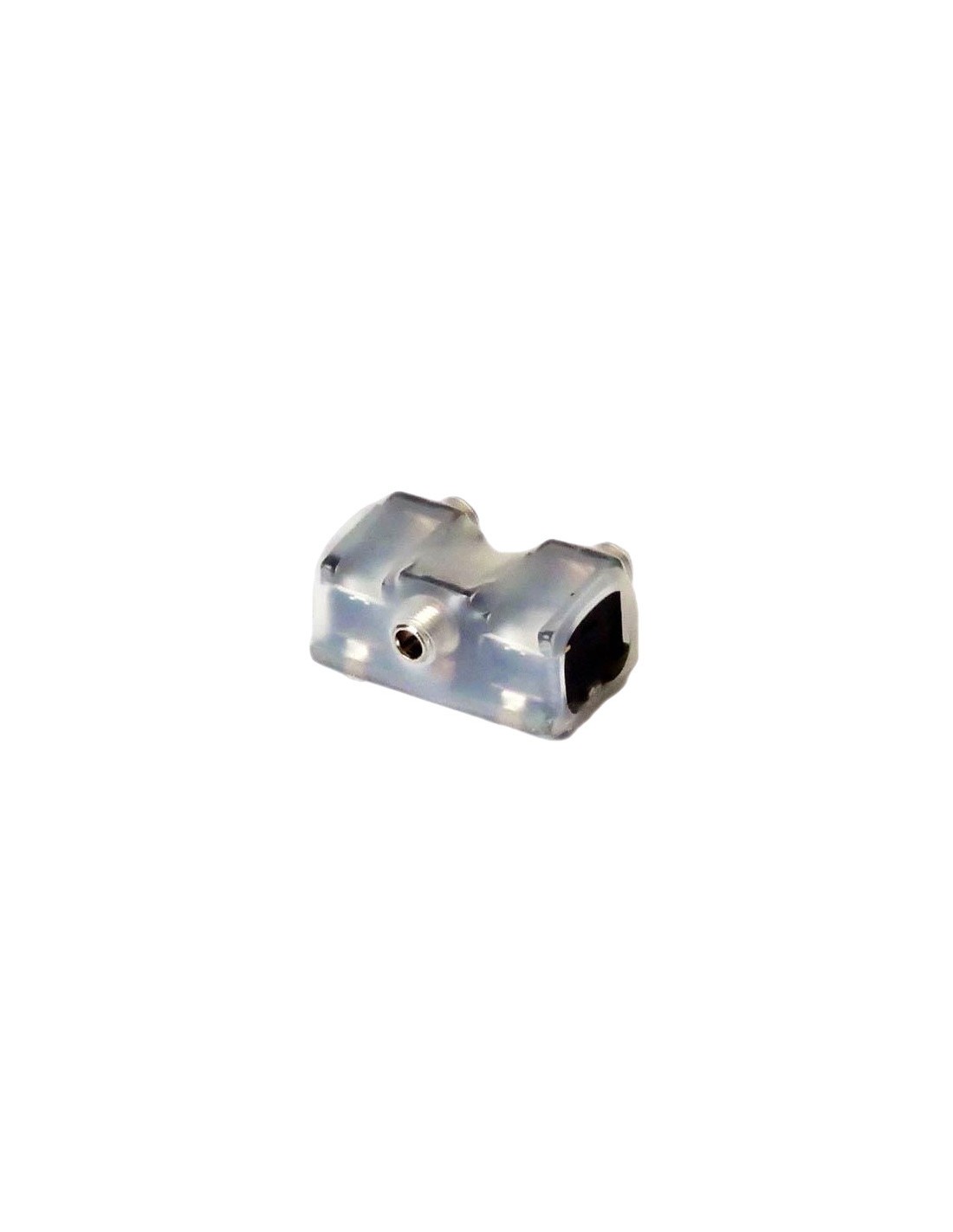

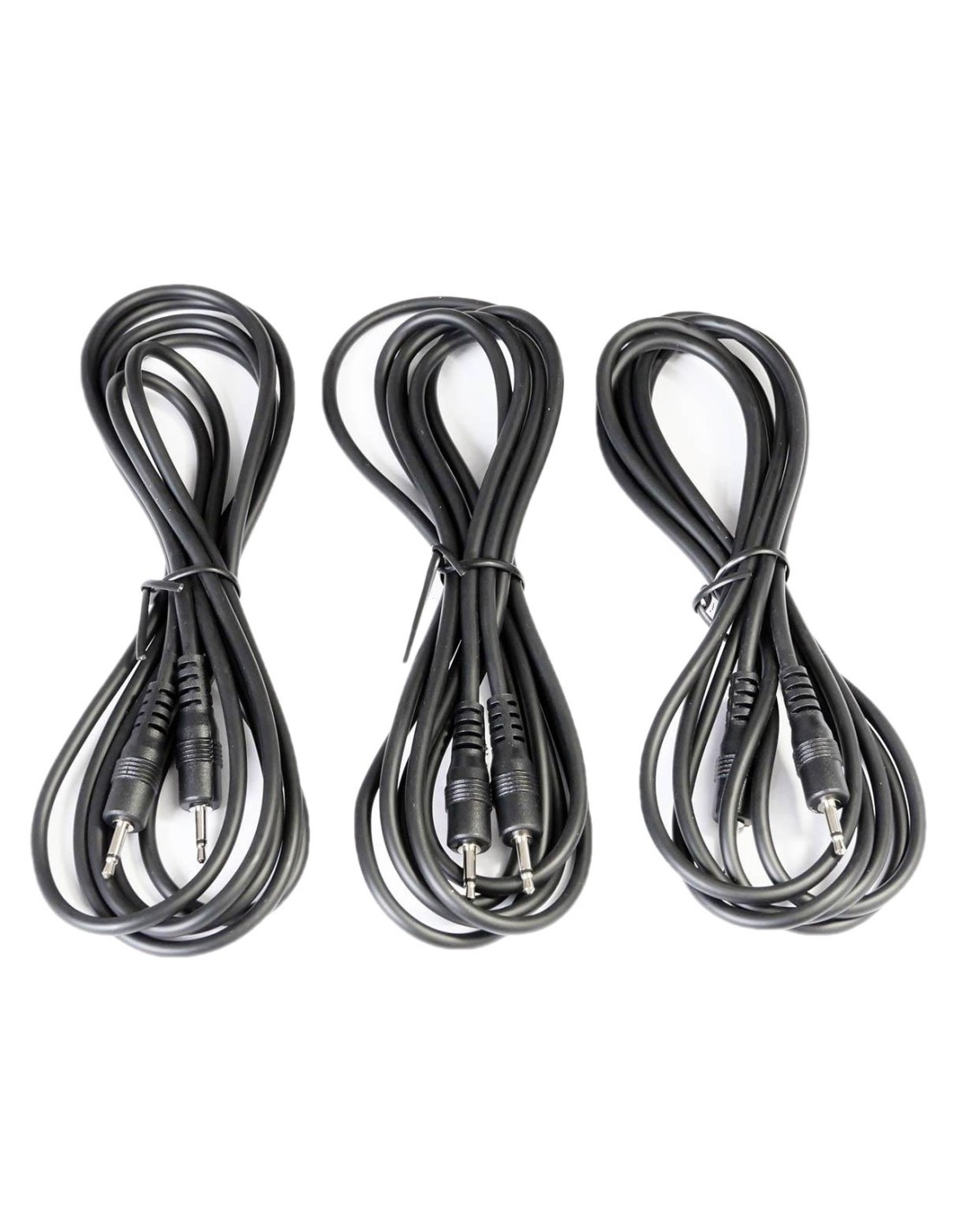

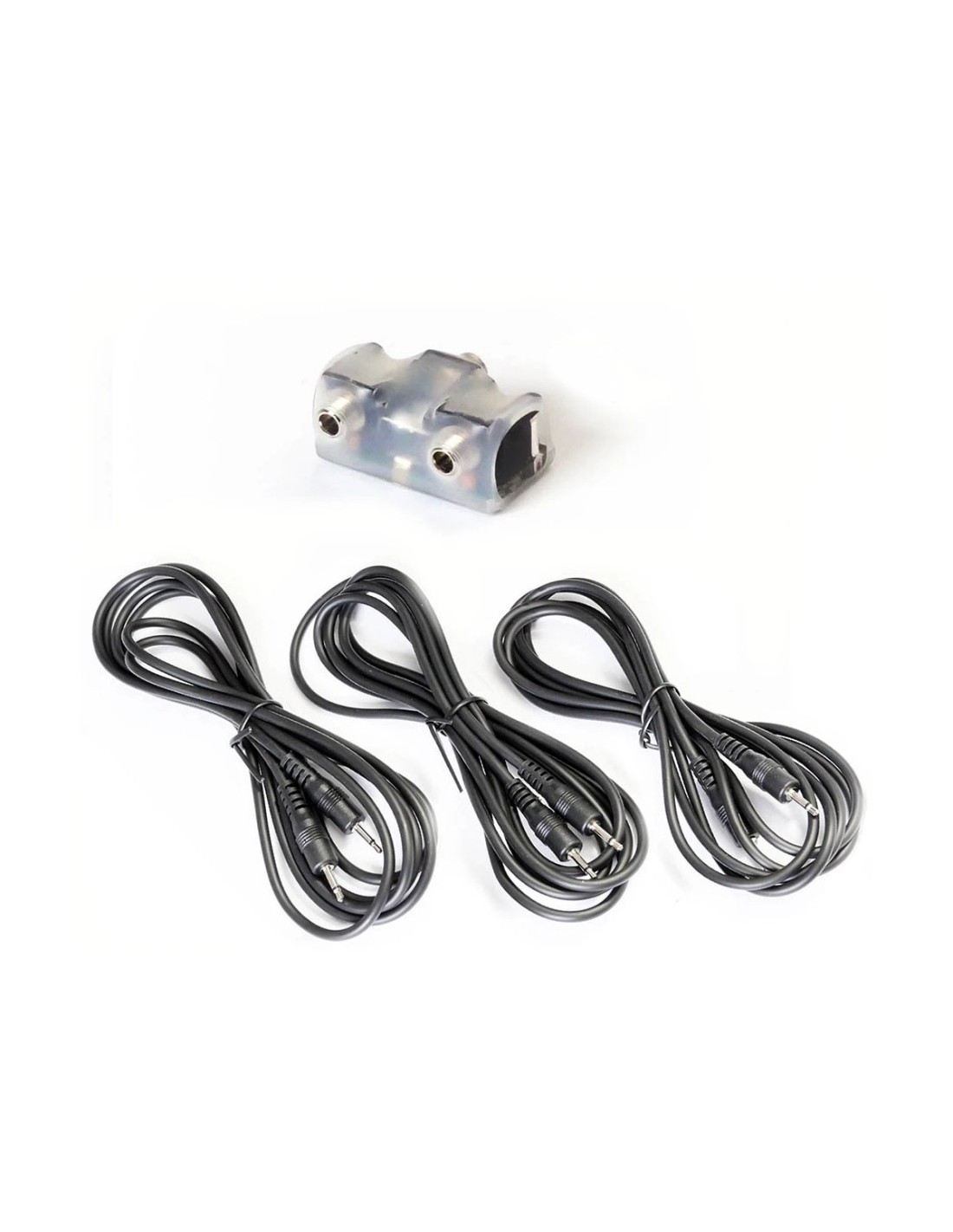

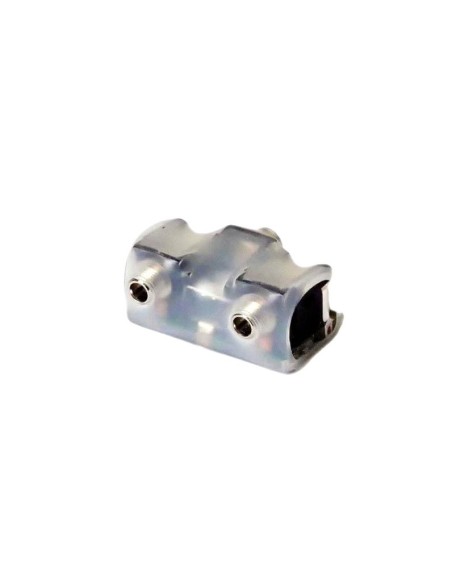

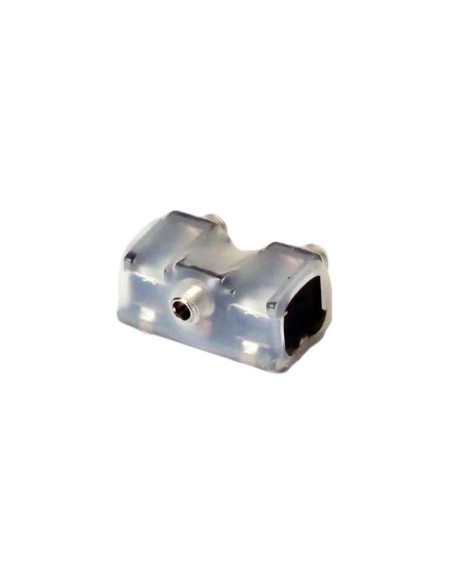

Le montage de l'adaptateur 2en1, connectez la prise unique de l'ADA-Y à la prise "AC/DC" des NFAs. Connectez les jacks "DC out" des analyseurs RF aux deux jacks de l'autre côté du ADA-Y.

Paramètres des appareils:

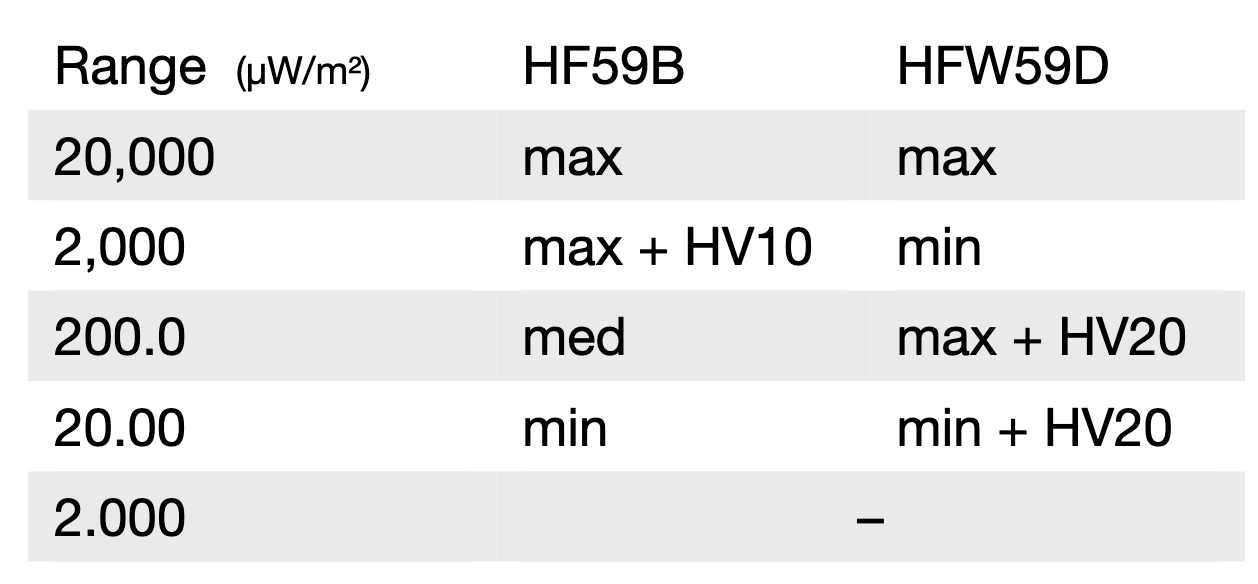

Les paramètres habituels sont utilisés sur le NFA1000. Important : la "DC out" et les plages de mesure des analyseurs RF en particulier doivent être réglées sur la même valeur. Il est essentiel de respecter leurs différentes affectations de commutateur "Range" selon le tableau suivant !

Pour vérifier les valeurs mesurées à l'avance, appuyez brièvement sur le bouton "Mode" une fois sur le NFA 1000 allumé (ou sur la flèche vers le haut sur le NFA30M) : La valeur affichée x 4 ("DC out" = 2V) ou x 8 ("DC out" = 1 V) correspond à la somme des deux valeurs mesurées HF. Dans NFAsoft, ces facteurs sont pris en compte dans la fonction "Convertir les unités HF". La valeur mesurée est enregistrée dans le canal 4 ("CH4") comme la somme de 27 MHz à 10 GHz (utiliser HFW59D avec HP33_G10 !).

Pour éviter le chevauchement des réponses en fréquence des deux appareils, le filtre passe-haut HP33_G10 doit être utilisé avec le HFW59D.

Caractéristiques techniques :

• Permet les mesures des bande de fréquences : 27 MHz à 10 GHz
• Connexion simultanée : HFE59B et du HFW59D au NFA 1000

Livraison en 48h après commande pour les articles en stock :

Quand vous achetez chez Geotellurique.fr, vous achetez aussi un service. Vous pouvez nous joindre  par e-mail ou par téléphone, lorsque vous rencontrez des difficultés dans l'utilisation des appareils ou des produits. Nous vous conseillons également sur les protections à mettre en œuvre. Enfin, nous vous garantissons un service après-vente de qualité.
