Kit boitier alimentation 9V pour filtre SMA sur HFW59D ou HFW35C

Kit boitier alimentation 9V pour filtre SMA sur HFW59D ou HFW35C

L'antenne Gigahertz Solutions UBB2410 à 360° de réception est utilisée pour mesurer l'exposition cumulée aux rayonnements hyperfréquences dans les bandes de fréquences de 2,4 à 10 GHz de manière omnidirectionnelle sur le HFW59D, et 6 GHz sur le HFW35C. Pour fonctionner, elle nécessite une alimentation directement fournie par les appareils HFW59D ou HFW35C.

Les filtres standards ne sont pas prévus pour laisser passer l'alimentation, c'est pour cela que Gigahertz Solutions prévient que ses filtres BP56 ou HP33 ne fonctionnent normalement que sur ses antennes directionnelles.

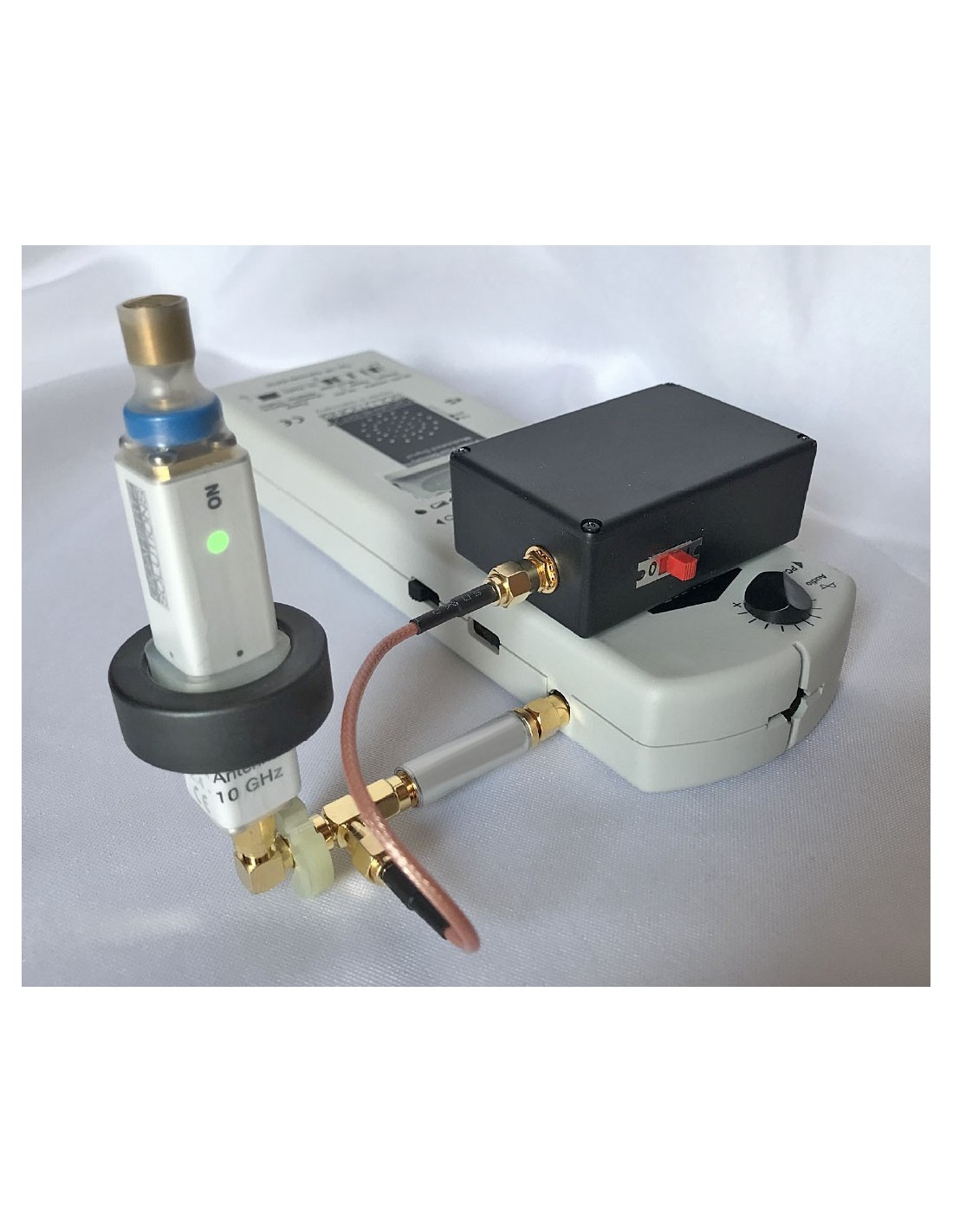

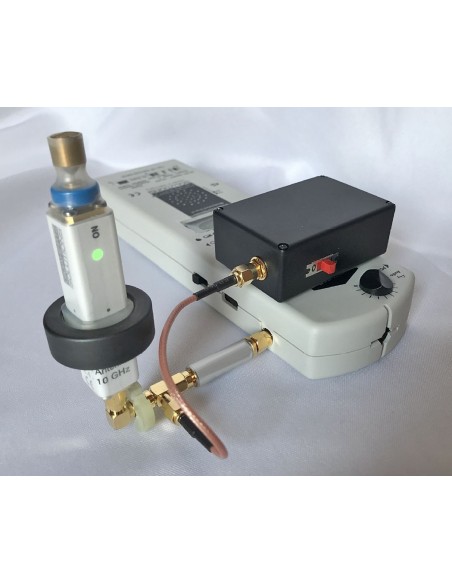

Pour contourner cette limitation, l'équipe de recherche et développement de Geotellurique.fr a œuvré pour mettre au point ce kit spécifique, qui permet d’alimenter l’antenne UBB2410 tout en utilisant des filtres non alimentés en DC, initialement prévus uniquement pour l’antenne LogPer.

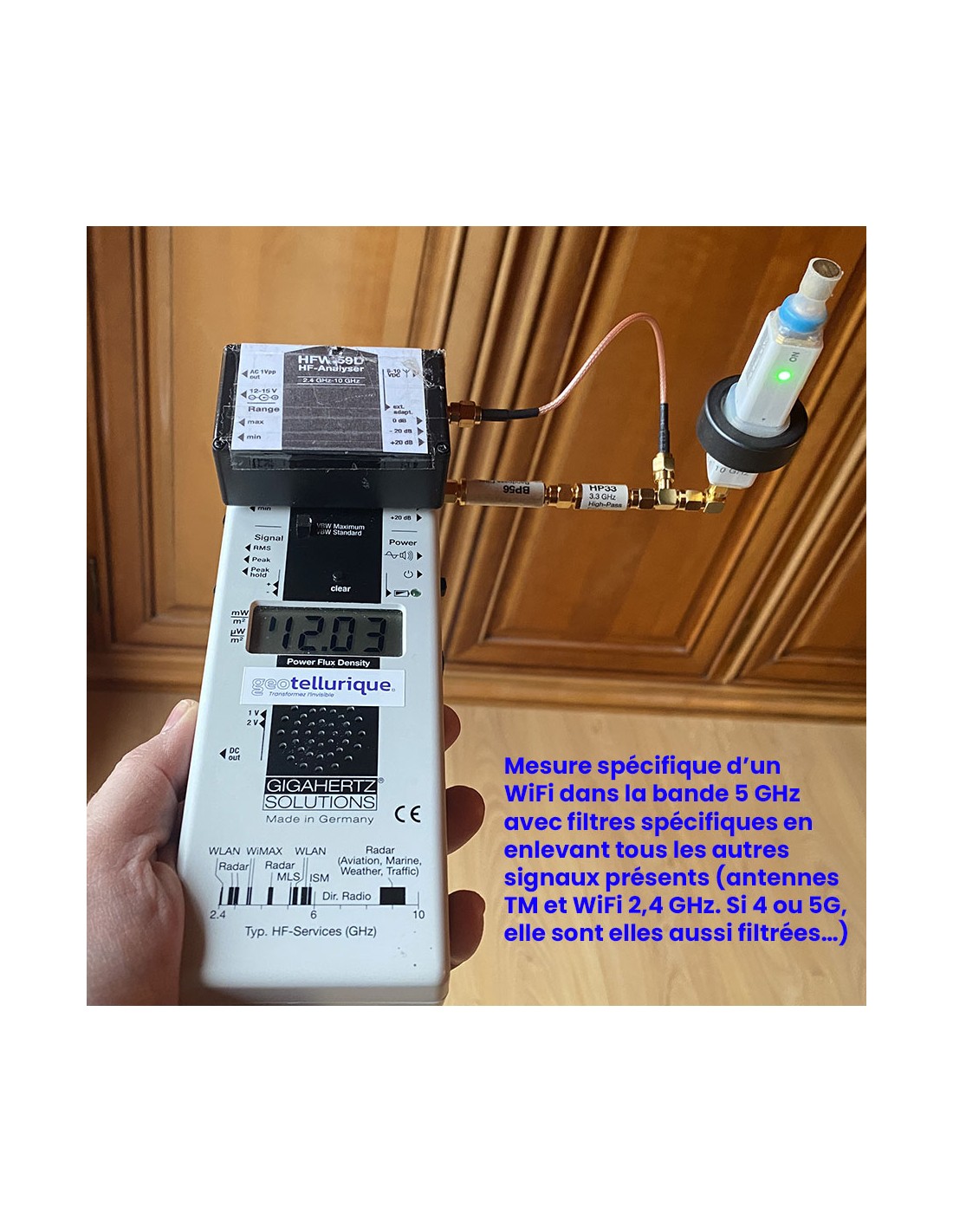

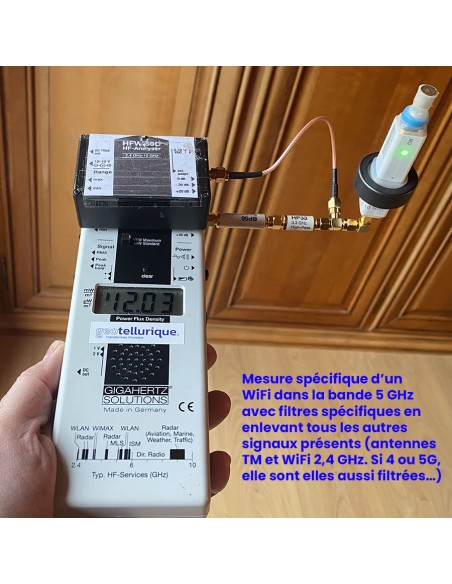

Le filtre BP56 de Gigahertz Solutions combiné à l’antenne UBB2410 permettra d'analyser spécifiquement la bande du WIFI dans la bande des 5GHz sans risque d'être perturbé par les autres fréquences, notamment celles de la 5G.

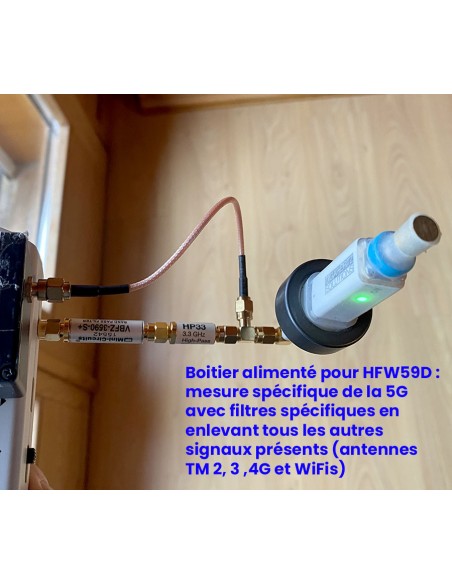

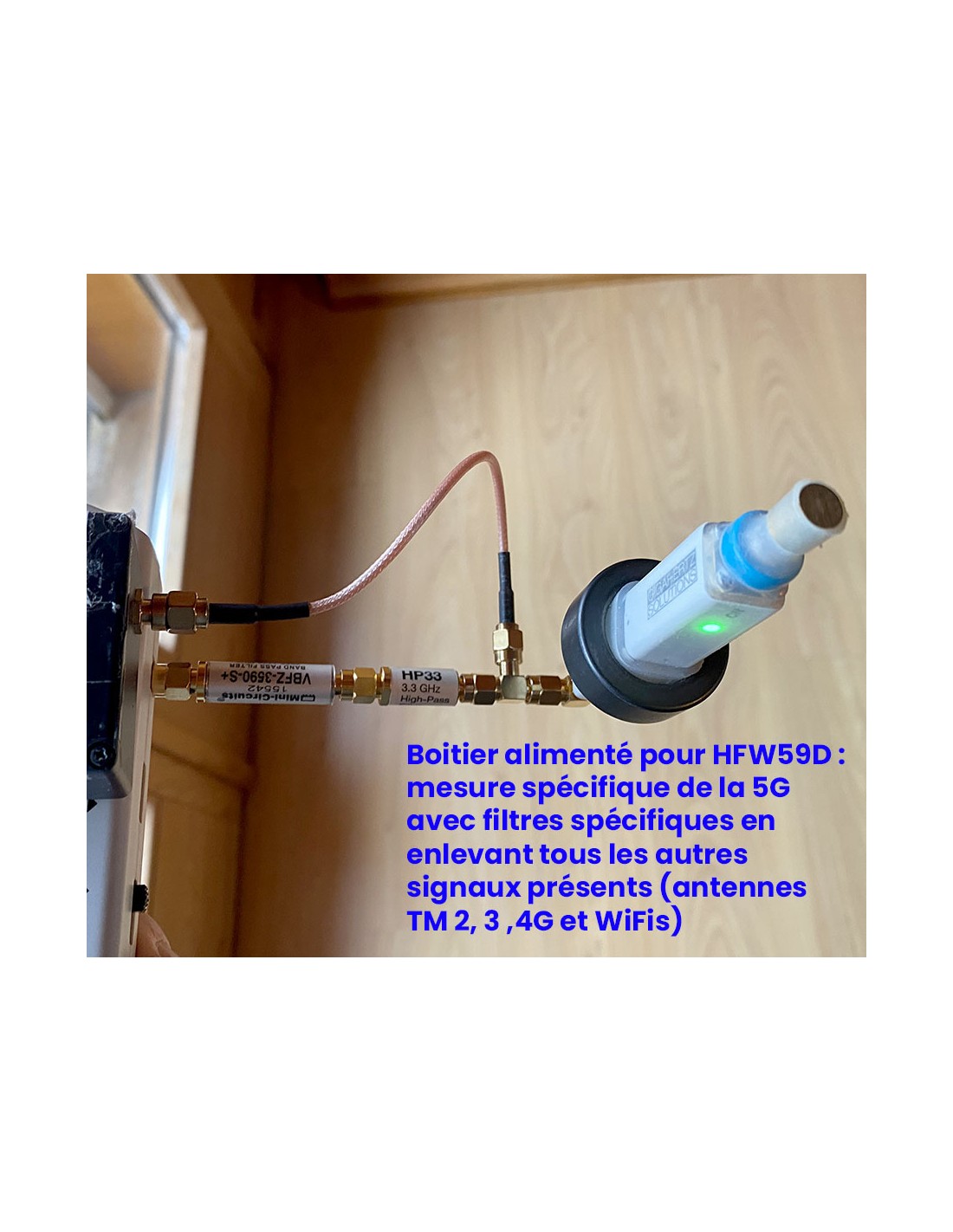

Grâce à ce kit, vous pourrez utiliser aussi un filtre Mini-Circuits VBFZ-3590-S+, précédé du filtre HP33 (ou HP33_G10) de Gigahertz solutions pour optimiser vos mesures de la 5G (Sub 6 GHz) dans la bande des 3,5 GHz uniquement.

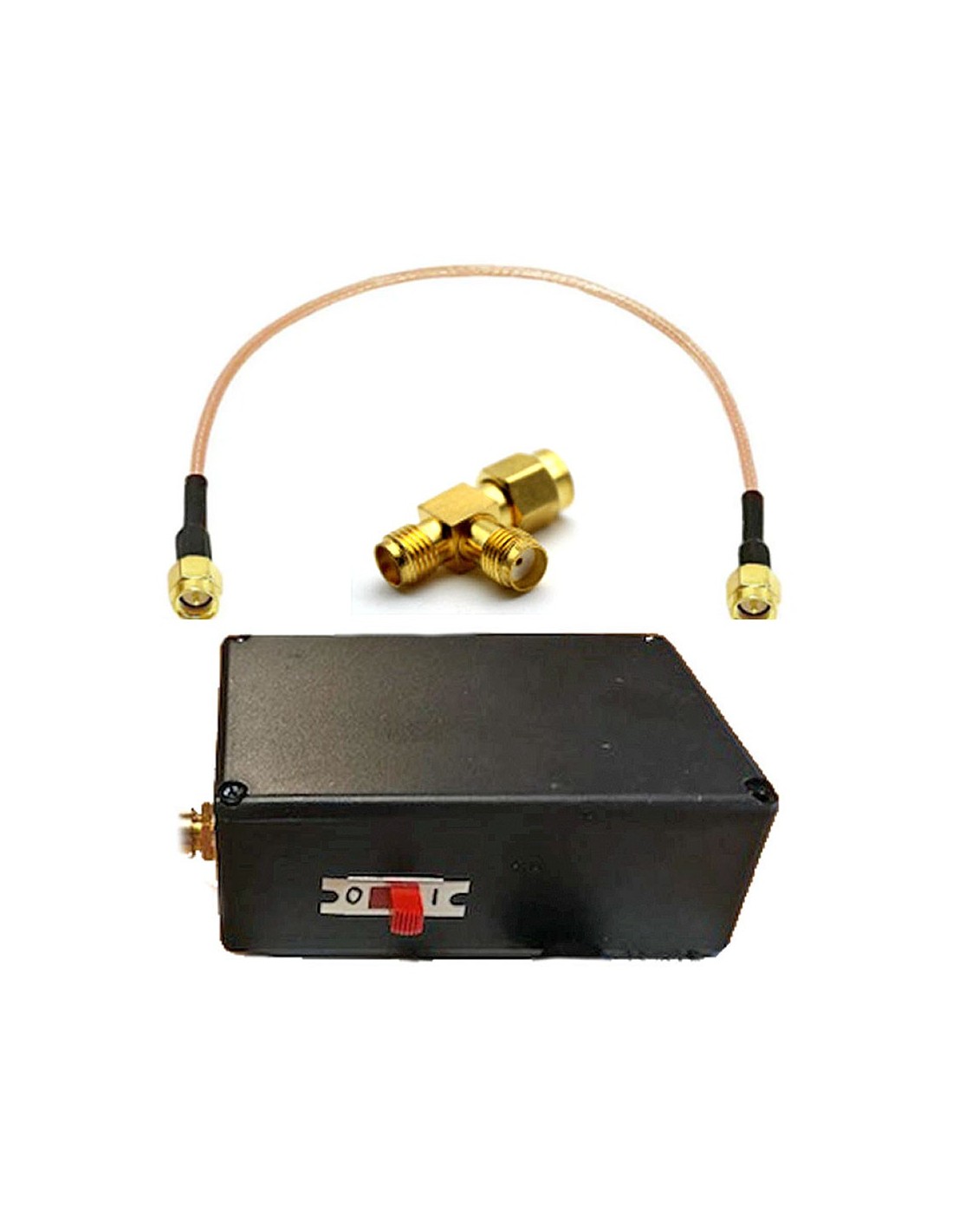

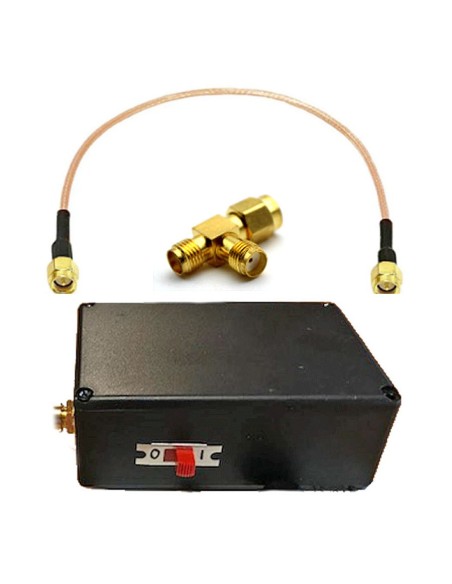

Ce kit est composé :

• d’un boitier 70mmx50mmx28mm avec un logement pile 9V (non incluse), un interrupteur on/off et une sortie SMA Femelle.
• d’un raccord SMA en T (FFM)
• d’une rallonge SMA MM de 15cm
• de deux mousses adhésives sur une face permettant le maintien du boitier avec le pouce sur le HFW59D ou du HFW35C
