Filtre CPL : protection CPL linky "électricité sale"
Mesureurs d'électricité sale, (CPL Linky)
EN BREF

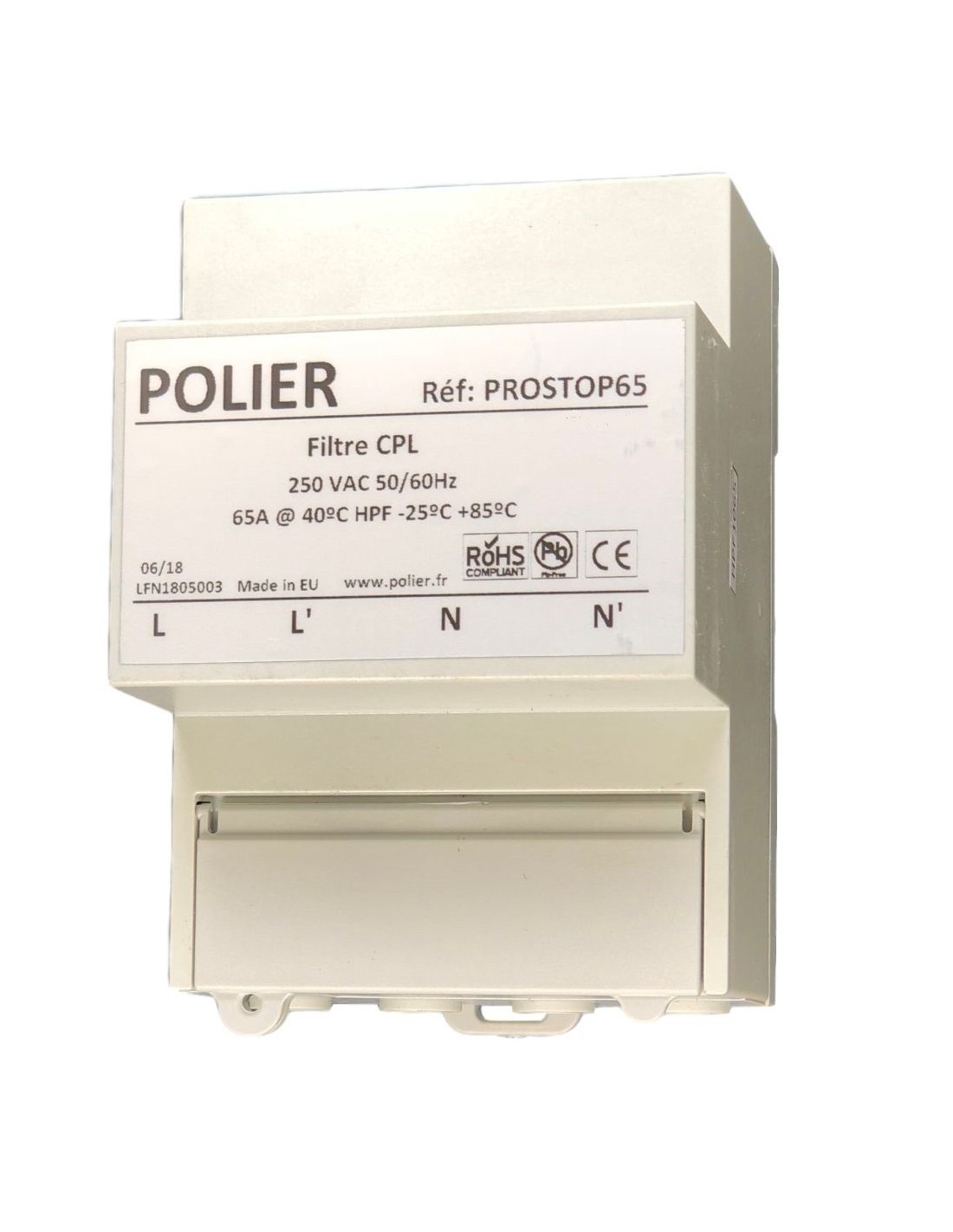

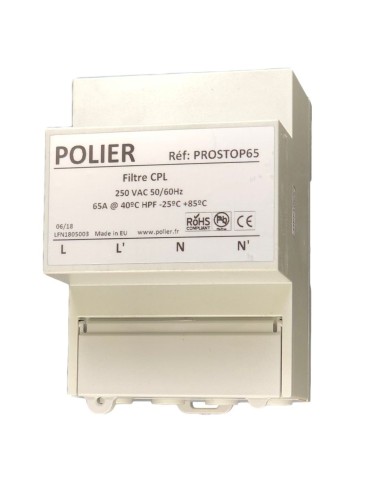

Le filtre PROSTOP65 de chez Polier (- 40dB), permet de vous protéger des signaux émis par les nouveaux compteurs communicants (type LINKY). Réduction effective supérieure à 99% des signaux CPL entrants dans votre réseau électrique domestique. Il traite aussi de manière générale les problématiques d'électricité sale dans les réseaux électriques. Son efficacité est maximale dans la bande de 35 à 150 kHz.

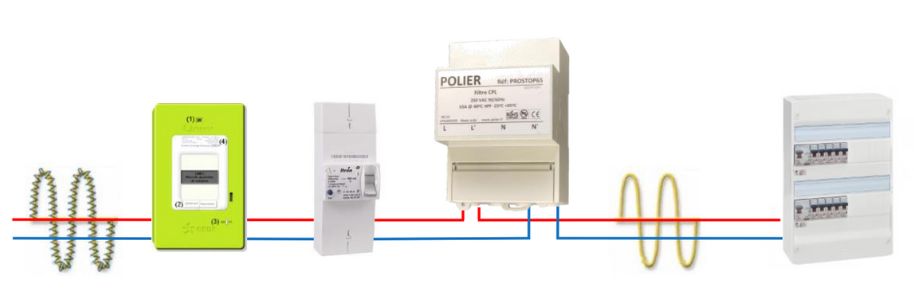

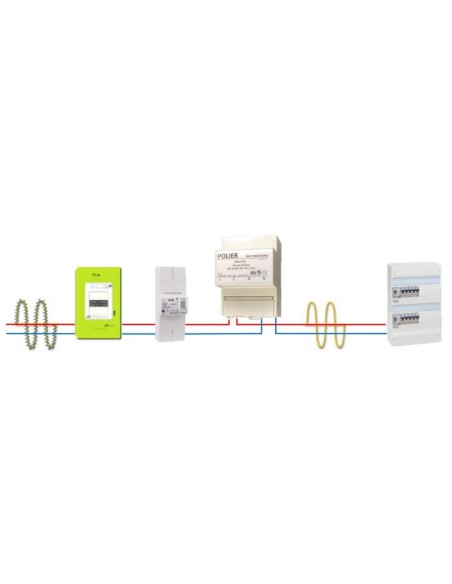

Le filtre PROSTOP65 de Polier, placé entre le disjoncteur général et le tableau principal de votre habitation réduit très fortement les perturbations entrantes des courants porteurs en ligne (CPL) des nouveaux compteurs communicants (type Linky) sur votre réseau électrique domestique. Il protège ainsi les occupants des lieux des rayonnements dus à ces fréquences et limite les surtensions susceptibles d'endommager vos appareils électriques. Il est aussi efficace pour tous les autres types de perturbations présentes sur le réseau électrique dans la bande du kilohertz "électricité sale", en particulier celles générées à la sortie des onduleurs photovoltaïques des installations de panneaux solaires. (Voir rapport d'essais en laboratoire disponible dans l'onglet "téléchargements" présent ci-dessus).
Cet appareil a été conçu spécifiquement pour filtrer les fréquences CPL des compteurs du type LINKY G1 et G3 dans la bande CENELEC A, et filtre également les bandes CENELEC B, C et D jusqu'à 150 kHz, et au delà. Le résultat est une réduction supérieure à 99% du signal LINKY entre l'entrée et la sortie du filtre.
Pour les installation triphasées, il vous suffit de commander trois exemplaires du filtre PROSTOP65. (voir schémas d'installation ci-dessous).
Abonnement Monophasé : compatible jusqu'à 12 kVA de puissance souscrite (général calibré à 60A).
Abonnement Triphasé : compatible jusqu'à 32 kVA de puissance souscrite (60A par phase).
Ce filtre doit être installé par un électricien qualifié. En cas de non respect de cette consigne, le distributeur ne pourra être tenu responsable en cas de dommage sur des personnes ou des biens.
L'enveloppe de protection du filtre ne doit pas être endommagée ni ouverte au risque d'annuler la garantie du produit et de présenter un risque de choc électrique.
Ce filtre ne réduit pas les champs électriques à la fréquence du réseau (50 Hz) rayonnés par vos câbles ou appareils car on ne peut filtrer le signal qui véhicule la puissance dans votre installation électrique.
Nous vous conseillons donc de mettre hors-tension tous les circuits inutilisés (ex : circuits chauffage pendant l'été).
L'utilisation de câble blindé ou interrupteurs automatiques de champs (IAC), reste donc importante dans les zones à forte présence type chambres, bureau, canapé...
(cliquez sur les liens)
IMPORTANT : Nous conseillons d'installer le filtre dans un coffret électrique séparé du tableau électrique principal (idéalement métallique et relié à la terre). Dans le cas contraire, il est indispensable d'utiliser un fil de phase blindé pour ne pas re-polluer les circuits filtrés par effet de proximité (couplage fil à fil).
Référence | PROSTOP65 |

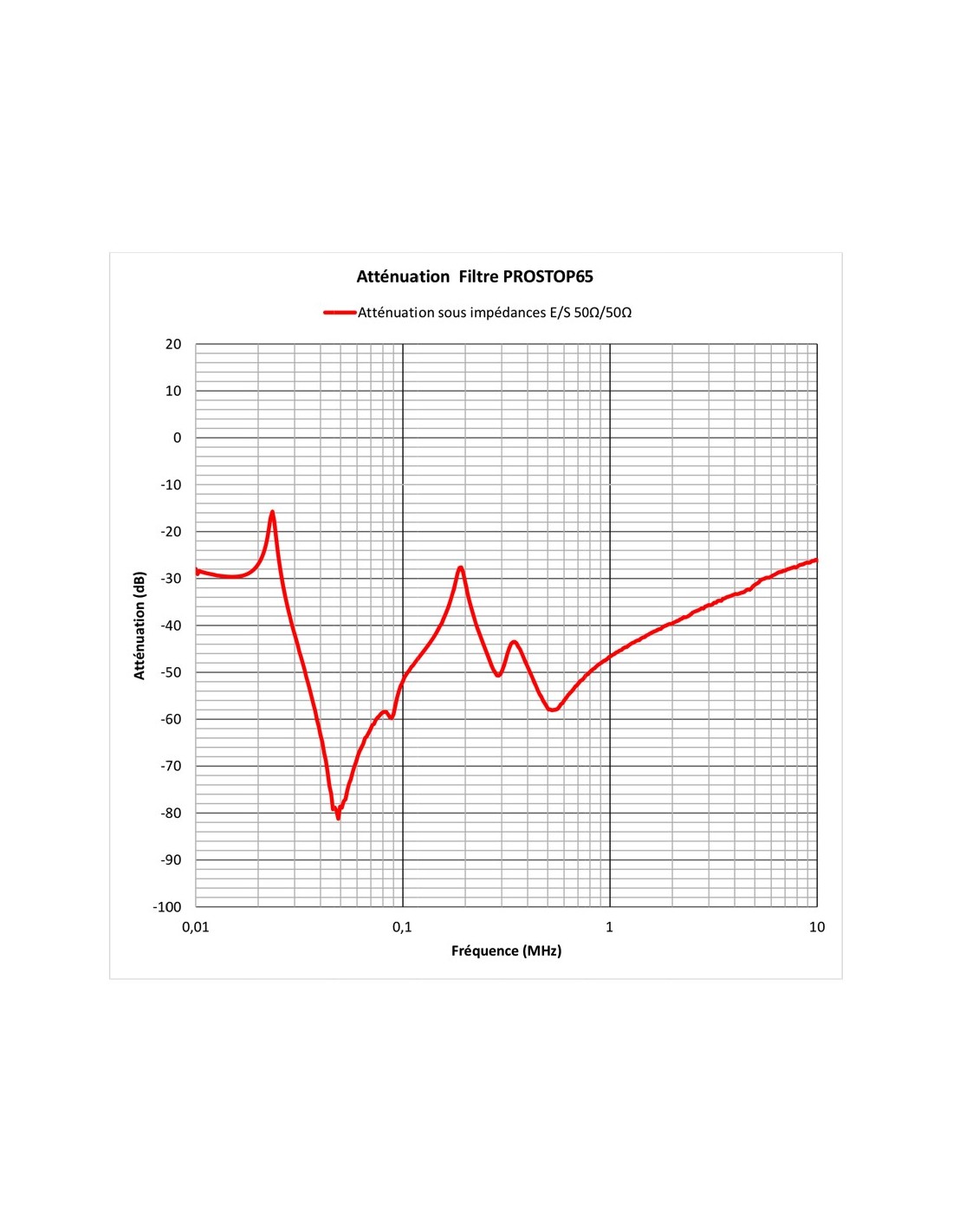

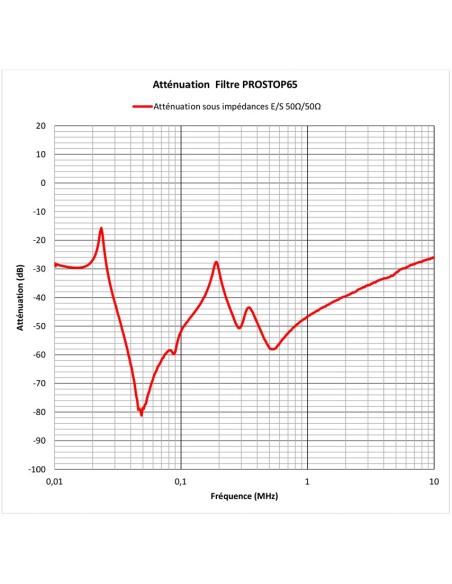

Atténuation théorique |
40 dB (99% des signaux filtrés) |
Fréquence filtrées |
35 – 150 kHz (CENELEC A Linky, B, C et D) |
Intensité Maxi |
65 A @ 40°C |
Certification - Norme CENELEC |
NF - EN 60939-2 |
Tension de fonctionnement |
110 -270 V |
Fréquence de fonctionnement |
50 – 60 Hz |
Indice de protection |
IP51 |
Durée de vie |
25 ans @ 50°C |
Température d'utilisation |
-25 +85°C |
Section Max branchement phase/neutre |
6 - 16 mm² |
Couple de serrage |
3 +-0.1 Nm |
Poids |
0.8 kg |
Consommation nominale |
Inférieur à 3 W |
L'utilisation de selfs toriques est tout particulièrement adaptée. Robustes elle limitent les champs magnétiques contrairement aux solénoïdes.
Les filtres sont généralement conçus avec des condensateurs et des selfs (bobines). Ces dernières dégagent de la chaleur lorsqu'elles sont traversées par beaucoup de courant. Dans le cas du PROSTOP65, tous les composants sont noyés dans une résine thermique pour évacuer la chaleur. Pour un montage en extérieur sous abri, la résine évite l'accumulation d'humidité dans le filtre : indice de protection IP51.
Le compteur Linky utilise les communications CPL (Courant Porteur en Ligne) qui opèrent dans la bande de fréquences CENELEC A, spécifiée par la norme NF EN 50065-1. Cette bande s'étend de 3 kHz à 95 kHz. Deux technologies de communication CPL distinctes sont utilisées par les compteurs Linky :
Les compteurs de type G1, qui ont été installés jusqu'à la fin de l'année 2016. Ils fonctionnent sur deux fréquences spécifiques, 63,3 kHz et 74 kHz, en utilisant la modulation S-FSK (Spread Frequency Shift Keying).
Les compteurs de type G3, déployés depuis 2017. Ils fonctionnent dans une bande de fréquences allant de 35,9 kHz à 90,6 kHz et utilisent la modulation de type OFDM (Orthogonal Frequency-Division Multiplexing) sur 36 porteuses.
La norme NF EN 50065-1, datée de juillet 2012, détaille la transmission de signaux sur les réseaux électriques basse tension dans la bande de fréquences de 3 kHz à 148,5 kHz. Elle donne les règles générales, les bandes de fréquences et parle des perturbations électromagnétiques. Il s'agit d'une norme harmonisée.
Chez geotellurique.fr, vous bénéficiez d'un service de qualité (par téléphone ou par mail) pour vous accompagner et vous conseiller dans le choix et l'utilisation de nos produits. Nous sommes à vos côtés pour rechercher et vous proposer les meilleures solutions de protection contre les champs électromagnétiques artificiels.
